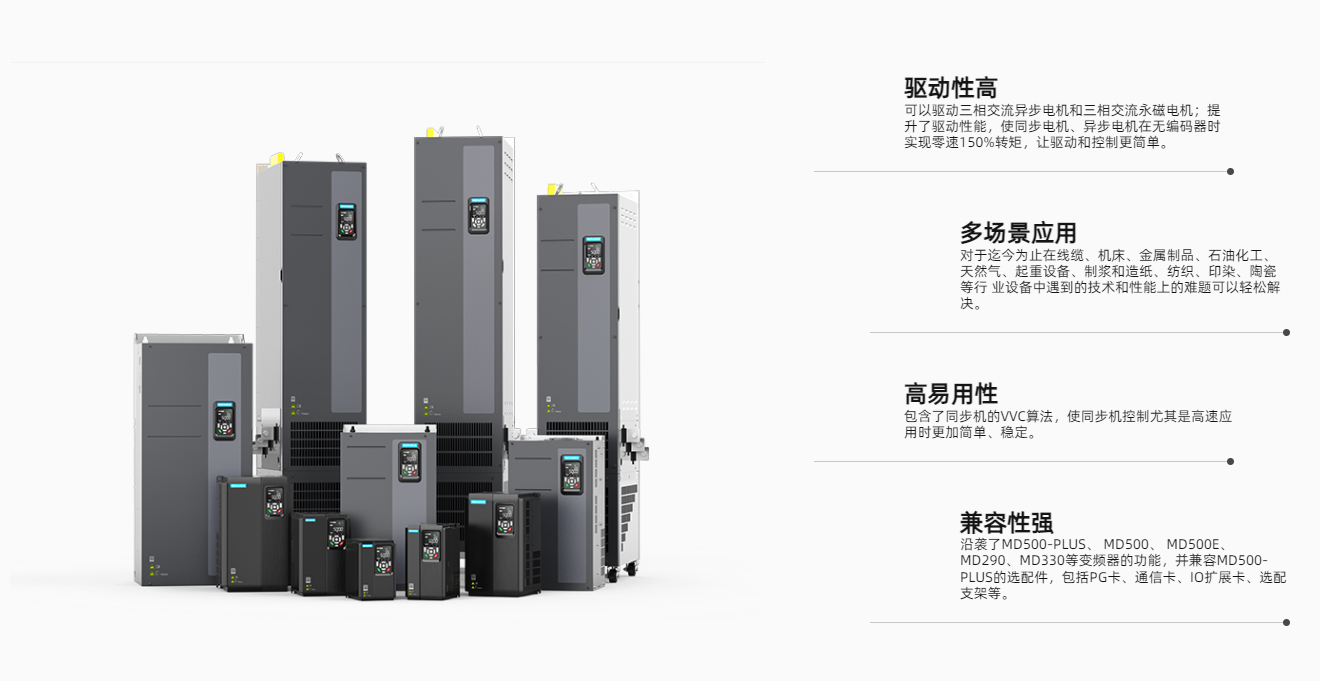

MD520系列高性能矢量型變頻器

文章來源:本站 發布時間:2023-02-01

驅動性能高高易用性

MD520系列變頻器是一款通用高性能電流矢量變頻器,主要用于控制和調節三相交流異步電機和三相交流永磁電機的速度和轉矩,可用于紡織、造紙、拉絲、機床、包裝、食品、風機、水泵及其他自動化生產設備的驅動。


項目

規格

基本功能

最高輸出頻率

599.00Hz(可通過功能碼更改)

載波頻率

0.8kHz ~16kHz 可根據負載特性,自動調整載波頻率

輸入頻率分辨率

數字設定:0.01Hz;模擬設定:最高頻率×0.025%

控制方式

開環矢量控制(SVC) 閉環矢量控制(FVC) V/f 控制 PMVVC 控制

命令源

操作面板給定、控制端子給定、通訊給定、自定義

頻率源

10 種頻率指令:數字給定、模擬電壓給定、模擬電流給定、脈沖給定、通訊給定、連接器給定??赏ㄟ^(guò)多種方式切換

輔助頻率源

10 種輔助頻率源;可靈活實現輔助頻率微調、頻率合成

輸入端子

5 個數字輸入端子,其中1 個支持最高100kHz 的高速脈沖輸入

2 個模擬量輸入端子, 1 個支持0-10V / -10-10V 電壓輸入,1 個支持0-10V / -10-10V / 0-20mA 電壓電流輸入(可切換為溫度傳感器輸入,支持PT100/PT1000/KTY84-130/PTC130)

輸出端子

1 個高速脈沖輸出端子,支持0-100kHz 的方波信號輸出

1 個數字輸出端子

1 個繼電器輸出端子

1 個模擬量輸出端子,支持0-20mA 電流輸出或0-10V 電壓輸出




個性化功能

參數互聯

集成自由模塊(字位轉換、邏輯運算、數據運算)功能,可實現簡單的邏輯指令自由編程

轉矩提升

自動轉矩提升;手動轉矩提升0.1%~30.0%

V/F 曲線

四種方式:直線型;多點型;完全V/F 分離;不完全V/F 分離

加減速曲線

直線或S 曲線加減速方式,四種加減速時間(圓弧時間可設)

直流制動

直流制動起始頻率:0.00Hz~ 最大頻率

制動時間:0.0s~36.0s

制動動作電流值:0.0%~100.0%

點動控制

點動加減速可選擇使用正常加減速時間或獨立設定加減速時間

多總線接入支持

支持9種現場總線: Modbus-RTU、Modbus-ASCII、CANlink、CANopen、Profibus-DP、Profinet、EtherCAT、EtherNet/IP、Modbus-TCP/IP

簡易 PLC、多段速運行

通過內置 PLC 或控制端子實現最多 16 段速運行

內置PID

可方便實現過程控制閉環控制系統

自動電壓調整(AVR)

當電網電壓變化時,能自動保持輸出電壓恒定

過壓過流失速控制

對運行期間電流電壓自動限制,防止頻繁過流過壓跳閘

快速限流功能

最大限度減小過流故障,保護變頻器正常運行

保護功能

保護功能

上電電機短路檢測、輸入輸出缺相保護、過流保護、過壓欠壓保護、過熱保護、過載保護、電機飛車、堵轉保護制動回路保護功能:制動管過載、制動管直通、制動電阻保護功能;驅動器與電機硬件自檢功能

應用環境

使用場所

室內,不受陽光直曬,無塵埃、腐蝕性氣體、可燃性氣體、油霧、水蒸汽、滴水或鹽份等

海拔高度

1000m 以下使用無需降額,1000m 以上每升高100m 降額1%,最高使用海拔為3000m

環境溫度

-10℃ ~ +50℃,溫度40℃ ~50℃時需要降額使用,環境溫度每升高1℃降額1.5%

濕度

小于95%RH, 無水珠凝結

振動

小于5.9m/s2(0.6g)

存儲溫度

-20 ℃~ +60 ℃

防護等級

0.4G ~ 160G:IP20 ; 200G ~ 400G:IP00
