MD580系列低壓高性能工程型變頻器

文章來源：本站 發布時間：2023-02-01

功能豐富性能強大超強過載能力

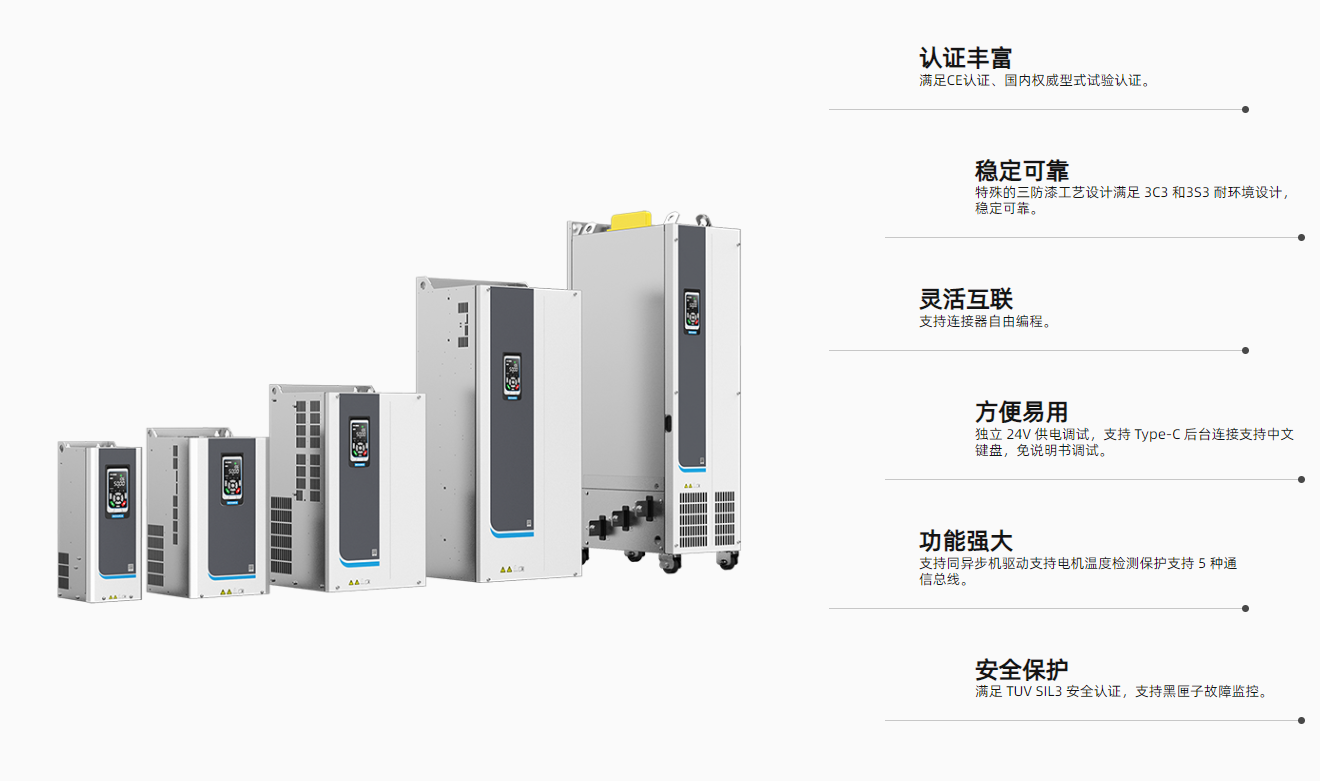

MD580 系列變頻器是一款低壓高性能工程型變頻器，同時支持三相交流永磁同步電機和異步電機的控制。變頻器采用高性能的矢量控制技術，低速高轉矩輸出，具有良好的動態特性、超強的過載能力，具備用戶可編程功能及后臺軟件監控、通訊總線功能，支持多種編碼器類型，組合功能豐富強大，性能穩定。應用于冶金、有色、建材、造紙、化工、市政等行業。


規格
參數
基本參數輸出頻率V/F 控制：0 ~ 599 Hz       矢量控制：0 ~ 599 Hz
載波頻率0.8 kHz ~ 12 kHz；可根據散熱器溫度，自動調整載波頻率
輸入頻率分辨率數字設定：0.01 Hz
模擬設定：最高頻率×0.025 %
變頻器容量G 型機：0.4 kW ~ 400 kW；P 型機：0.7 kW ~ 450 kW
輸入電壓三相380 V ~ 480 VAC：323 V ~ 528 V（-15% ~ +10%）
電機類型與控制方式三相異步電機：V/F 控制、SVC、FVC
永磁同步電機：SVC、FVC
啟動轉矩0.25 Hz / 150%（SVC），0 Hz / 180%（FVC）
調速范圍1：50（異步電機VF 控制）
1：200（異步機無傳感器矢量控制）
1：1000（異步機有傳感器矢量控制）
速度控制精度± 1.0%（VF 控制）
± 0.5%（無傳感器矢量控制）
± 0.02%（有傳感器矢量控制）
速度波動± 0.5%（無傳感器矢量控制）
± 0.2%（有傳感器矢量控制）
轉矩響應< 20 ms（無傳感器矢量控制）
< 5 ms（有傳感器矢量控制）
轉矩控制模式無傳感器矢量控制、有傳感器矢量控制
轉矩控制精度± 5%，（無傳感器矢量控制）
± 3%，（有傳感器矢量控制）
過載能力G 型機：115% 1 小時，150% 1 分鐘，178% 2 秒/ 每5 分鐘
P 型機：105% 1 小時，110% 1 分鐘，137% 1 秒/ 每5 分鐘
轉矩提升自動轉矩提升；手動轉矩提升0.1％ ~ 30.0％
V/F 曲線5 種方式：直線VF；多點VF；平方VF；完全VF 分離；不完全VF 分離；
個性化功能加減速曲線直線加減速，帶圓弧加減速
內置PID1 套PID 參數，方便實現過程控制閉環控制系統
通訊/ 總線RS485 適配卡：支持MODBUS RTU 協議
MODBUS TCP 適配卡：支持MODBUS TCP 工業以太網
DP 適配卡：支持PROFIBUS DP
PROFINET IO 適配卡：PROFINET IO 工業以太網
CANopen 適配卡：支持CANopen 協議
運行命令通道可通過SOP-20、InoDriveStudio、LED 鍵盤、控制通道進行啟?？刂?，支持端子啟停控制
給定值通道2 組設定值通道、電動電位計、多段值給定
每組包括主速度、附加速度、輔速度，2 組通道可任意切換
人機接口模擬輸入AI1：0-10 V / 0-20 mA 輸入，12 位分辨率，校正精度0.5％，支持PT100/PT1000/PTC130/KTY84
AI2：0-10 V / 0-20 mA 輸入，12 位分辨率，校正精度0.5％
模擬輸出2 路AO：0-10 V / 0-20 mA 通過跳線可選，分辨率12 位，校正精度1％
數字輸入6 路普通輸入，可PNP，NPN 輸入方式選擇，均可用戶自定義。
1 路高速輸入，可PNP，NPN 輸入方式選擇，輸入頻率<100 kHz
數字輸出1 路輸出，支持普通輸出和高速輸出，普通輸出可PNP，NPN 輸出方式選擇，高速輸出支持最高100 kHz
3 路繼電器輸出，可編程常開/ 常閉觸點
鍵盤顯示標配LED 段碼屏顯示，選配外應LCD 鍵盤
保護功能上電對地短路、電機過熱（PTC）、變頻器過流、變頻器過載、電機過載、變頻器過壓、變頻器欠壓、變頻器過熱、輸出缺相、輸入缺相、通訊故障、電流檢測故障、電機調諧故障、編碼器故障檢測、EEPROM 讀寫故障、緩沖電阻故障、制動回路過流保護、制動電阻短路保護、制動管直通保護。
